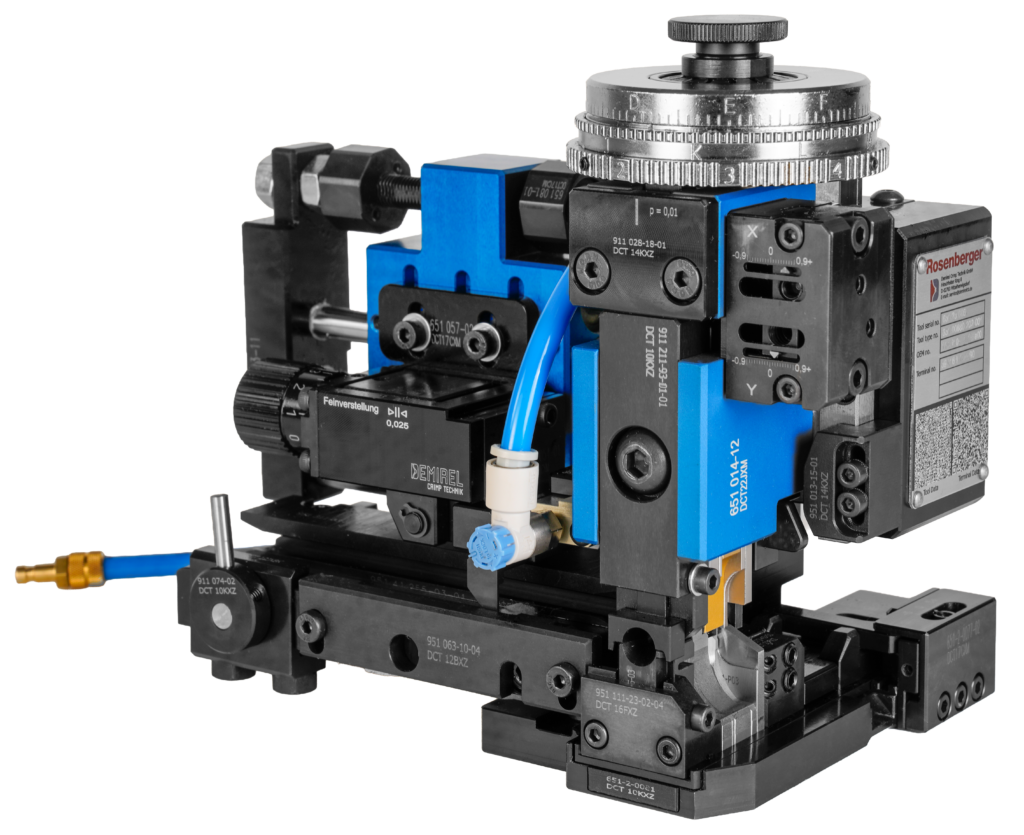

651 BLUE Line HF
Hochpräzises Crimp-Schnellwechselwerkzeug für das Crimpen von Außenleitern bei High Frequency Anwendungen
Crimpwerkzeug für die Verarbeitung von High Frequency Anwendungen. Um Kontakte mit den höchsten Ansprüchen verarbeiten zu können, wurde dieses Werkzeug auf Basis des 651 RED Line weiterentwickelt. Eine Farbcodierung ermöglicht es, mit einem Blick die Verarbeitung zu identifizieren - blau entspricht dabei dem Außenleiter.
Highlights
- Quertransport, Kontakteinlauf von links
- Leichtbauweise durch hochfestes Aluminium
- Integriertes, pneumatisches Vorschubsystem
- Spielfreie MV Führung des Werkzeugstößels mit verlängerter Führung
- Einstellung des Kontaktvorschubes über Rastschrauben, Stufung 0,1 mm kombinert mit stufenloser Vorschubfeineinstellung, Skalenbereich 0,025mm
- Gefräste Kontaktführungsleiste
- Spielfreier Vorschubblock durch neue Führungs- und Dichtungselemente
- Für Crimppressen mit Schließhöhe von 135,78 mm
- Leiterquerschnitt max. 2,50 mm²
- Crimphöheneinstellung mit Rastscheibe für 3 Crimpzonen in 0,01 mm Schritten mit einstellbarem Einspannzapfen
- Komplett montierte Werkzeugunterkassette mit Messer, Messerhalter, Ambossen und Stützblock mit Schnellverschluss
- Reproduzierbare Einstellung der Werkzeugunterkassette mit Nonius
- Niederhalter mit Rastfunktion und optimierter Führung
- Gefederter Trichter zum Einführen der Kabelbaugruppe in den Außenleiterkontakt
Das Werkzeug ist mit einem Satz Verschleißteile montiert
und eingerichtet auf einen spezifischen Kontakt.
Optionen
Abblasblock
Zum Abblasen von Schirmrückständen
Kontaktöler
In die Kontaktführung integrierter Dochtöler
Automatisches Bremsschließsystem
Streifenbremse schließt automatisch nach der ersten Crimpung
4. und 5. Crimpzone
Zusätzliche Crimpzonen inklusive Crimper und Ambosse sowie Crimphöheneinstellung
Technische Daten
|
Leiterquerschnitt: |
0,08 – 2,50 mm² |
|
Vorschubsystem: |
pneumatisch, Geschwindigkeit über Drosseln einstellbar |
|
Vorschublänge: |
0 – 20 mm |
|
Schließhöhe bei: |
135,78 mm |
|
Hub: |
40 – 44 mm |
|
Druckluftanschluss: |
5 – 8 bar |
|
Gewicht: |
4 kg |
|
Abmessungen (B x T x H): |
180 x 100 x 150 mm |
