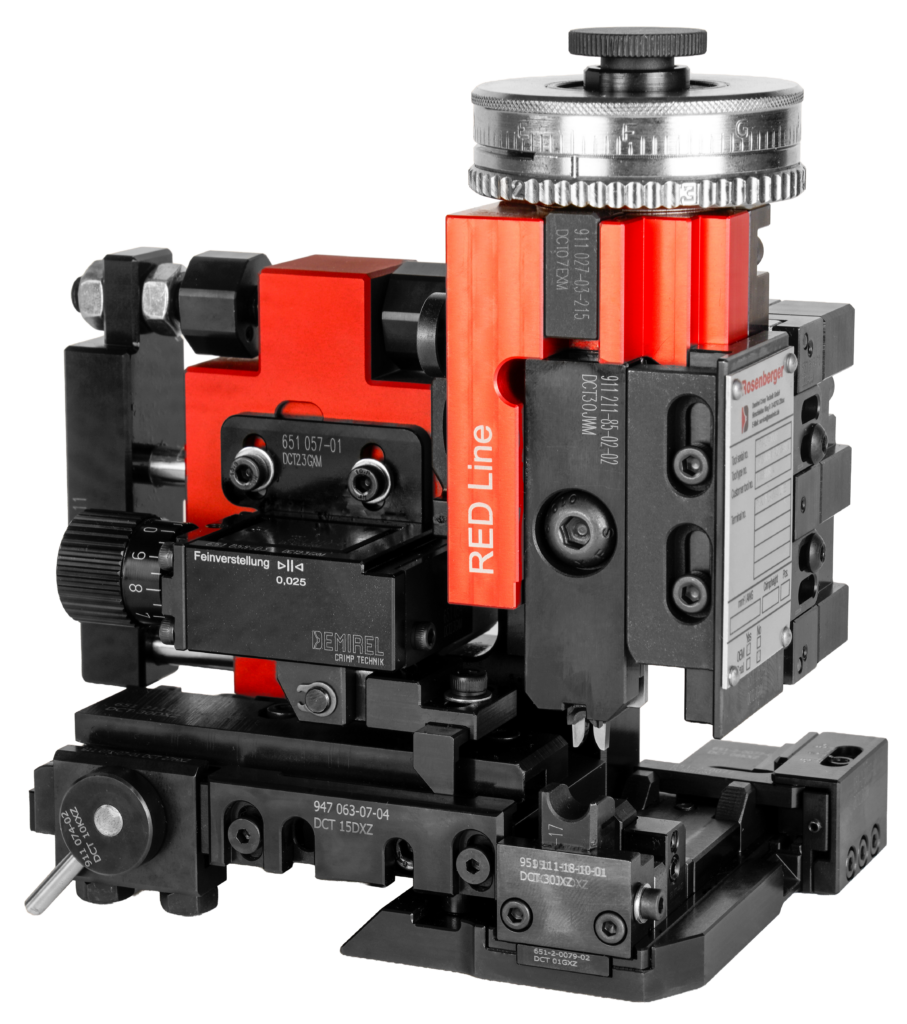

651 RED Line HF
Hochpräzises Crimp-Schnellwechselwerkzeug für das Crimpen von Innenleitern bei High Frequency Anwendungen
Crimpwerkzeug für die Verarbeitung von High Frequency Anwendungen. Um Kontakte mit den höchsten Ansprüchen verarbeiten zu können, wurde dieses Werkzeug auf Basis des 651 RED Line weiterentwickelt. Eine Farbcodierung ermöglicht es, mit einem Blick die Verarbeitung zu identifizieren - rot entspricht dabei dem Innenleiter.
Highlights
- Quertransport, Kontakteinlauf von links
- Leichtbauweise durch hochfestes Aluminium
- integriertes, pneumatisches Vorschubsystem
- Spielfreie MV Führung des Werkzeugstößels mit verlängerter Führung
- Reproduzierbare Tischeinstellung mittels Nonius
- Einstellung des Kontaktvorschubes über Rastschrauben, Stufung 0,1 mm kombinert mit stufenloser Vorschubfeineinstellung, Skalenbereich 0,025mm
- Gefräste Kontaktführungsleiste
- Spielfreier Vorschubblock durch neue Führungs- und Dichtungselemente
- Komplett montierte Werkzeugunterkassette mit Messer, Messerhalter, Ambossen und Stützblock mit Schnellverschluss
- Reproduzierbare Einstellung der Werkzeugunterkassette mit Nonius
- Für Crimppressen mit Schließhöhe von 135,78 mm
- Leiterquerschnitt max. 2,50 mm²
- Crimphöheneinstellung mit Rastscheibe in 0,01 mm Schritten mit einstellbarem Einspannzapfen
- Einstellung der Kontaktauflage über Rastschraube
Optionen
Abblasblock
Zum Abblasen von Schirmrückständen
Kontaktöler
In die Kontaktführung integrierter Dochtöler
Automatisches Bremsschließsystem
Streifenbremse schließt automatisch nach der ersten Crimpung
Technische Daten
|
Leiterquerschnitt: |
0,08 – 2,50 mm² |
|
Vorschubsystem: |
pneumatisch, Geschwindigkeit über Drosseln einstellbar |
|
Vorschublänge: |
0 – 20 mm |
|
Schließhöhe bei: |
135,78 mm |
|
Hub: |
40 – 44 mm |
|
Druckluftanschluss: |
5 – 8 bar |
|
Gewicht: |
4 kg |
|
Abmessungen (B x T x H): |
180 x 100 x 150 mm |
